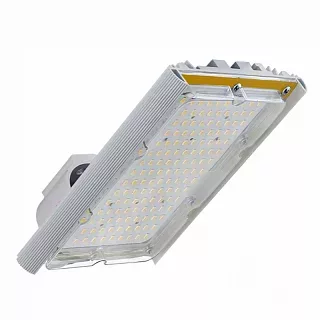

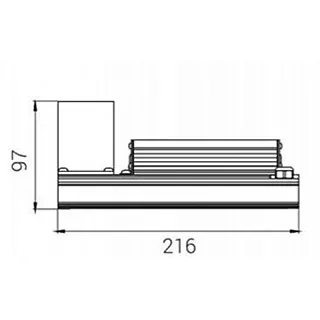

Взрывозащищённый светодиодный светильник Diora Unit 2Ex (25–40 Вт)

Описание

Diora Unit 2Ex (25–40 Вт) — серия взрывозащищённых светодиодных светильников для освещения производственных помещений, технологических участков и объектов промышленной инфраструктуры с взрывоопасными зонами классов 2 и 22. Оборудование может применяться на предприятиях нефтегазовой, химической, нефтехимической, топливной и перерабатывающей промышленности при соответствии маркировки взрывозащиты условиям эксплуатации.

В товарную группу объединены 78 модификаций мощностью 25, 30 и 40 Вт со световым потоком от 3000 до 5600 лм. Светильники различаются номинальной мощностью, кривой силы света (КСС), цветовой температурой и способом крепления.

В зависимости от мощности доступны пять оптических исполнений: косинусная Д, широкая боковая ШБ, концентрированная К30, глубокая Г90 и исполнение К60. Для моделей мощностью 30 Вт в представленном ассортименте предусмотрены три варианта КСС — Д, Г90 и К60.

Каждая комбинация мощности и КСС выпускается с цветовой температурой 3000, 4000 или 5000 К и двумя вариантами крепления: консольным и поворотной лирой. Каждое исполнение имеет отдельный артикул производителя, что позволяет точно определить конфигурацию светильника при подготовке спецификации и оформлении заказа.

Светильники Diora Unit 2Ex предназначены для эксплуатации в предусмотренных производителем условиях и должны выбираться с учётом классификации взрывоопасной зоны, группы взрывоопасной среды, температурных характеристик и специальных условий безопасного применения.

Оборудование может использоваться при строительстве новых промышленных объектов, реконструкции производственных помещений, модернизации осветительных установок и замене светильников на объектах с соответствующими требованиями к взрывозащите.

При подборе необходимо учитывать не только параметры взрывозащиты, но и нормируемую освещённость, монтажную высоту, расположение рабочих поверхностей и технологического оборудования.

Модельный ряд и световой поток

Взрывозащищённые светильники Diora Unit 2Ex представлены тремя вариантами мощности: 25, 30 и 40 Вт.

Световой поток зависит от мощности и выбранной КСС.

Для модели 30 Вт с КСС Д, цветовой температурой 3000 К и креплением «лира» в исходной таблице указано 4000 лм, тогда как в наименовании модели и остальных исполнениях этой мощности с КСС Д указано 4500 лм. Значение необходимо уточнить по документации производителя.

Diora Unit 2Ex 25 Вт — взрывозащищённый светодиодный светильник со световым потоком от 3000 до 4000 лм. Модель представлена с пятью вариантами КСС: Д, ШБ, К30, Г90 и К60.

Для косинусной КСС Д световой поток составляет 3300 лм, для широкой боковой ШБ — 3900 лм, для концентрированной К30 — 4000 лм, для глубокой Г90 и исполнения К60 — 3000 лм.

Светильники мощностью 25 Вт могут рассматриваться для освещения отдельных технологических участков, рабочих зон, проходов и технических помещений с соответствующей классификацией взрывоопасной зоны.

Diora Unit 2Ex 30 Вт представлен тремя вариантами КСС: косинусной Д, глубокой Г90 и исполнением К60.

Для модели с КСС Д в наименовании производителя указан световой поток 4500 лм, для Г90 и К60 — 4000 лм.

Светильники мощностью 30 Вт могут использоваться для освещения производственных участков, проходов, технологического оборудования и рабочих поверхностей при соответствии технических характеристик требованиям проекта.

Diora Unit 2Ex 40 Вт — наиболее мощное исполнение данной товарной группы со световым потоком от 5000 до 5600 лм.

Для косинусной Д и широкой боковой ШБ предусмотрено 5500 лм, для концентрированной К30 — 5600 лм, для глубокой Г90 и исполнения К60 — 5000 лм.

Светильники мощностью 40 Вт могут рассматриваться для освещения производственных помещений, технологических зон, складских участков и других промышленных объектов, где требуется соответствующий уровень светового потока.

Более высокий световой поток не всегда обеспечивает большую освещённость необходимой рабочей поверхности. Результат зависит от КСС, монтажной высоты, направления светильника и геометрии освещаемого участка.

Для выбора мощности и оптического исполнения необходимо учитывать фотометрические характеристики и результаты светотехнического расчёта.

Класс и маркировка взрывозащиты

Светильники Diora Unit 2Ex относятся к оборудованию, предназначенному для применения во взрывоопасных зонах при соответствии конкретного исполнения требованиям проекта.

Для серии в технических каталогах производителя приводится маркировка газовой взрывозащиты 2Ex mc nA IIC T4/T5/T6 Gc X. Наличие конкретного температурного класса и соответствие оборудования пылевым взрывоопасным средам необходимо проверять по действующему сертификату и паспорту выбранной модификации.

Зона 2 — пространство, в котором образование взрывоопасной газовой среды при нормальных условиях эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Зона 22 — пространство, в котором образование взрывоопасной среды в виде облака горючей пыли при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Для выбора светильника необходимо проверить соответствие маркировки взрывозащиты группе и характеристикам взрывоопасной среды, температурному классу или максимальной температуре поверхности, уровню защиты оборудования и допустимым условиям эксплуатации.

Маркировка и специальные условия применения должны быть подтверждены актуальной документацией производителя.

При проектировании и выборе оборудования учитываются требования ТР ТС 012/2011, применимых стандартов серии ГОСТ IEC 60079 (ГОСТ 31610) и проектной документации.

Кривые силы света Diora Unit 2Ex

В модельном ряду Diora Unit 2Ex мощностью 25–40 Вт предусмотрены пять оптических исполнений.

Косинусная Д. Обеспечивает широкое распределение светового потока и может применяться для общего освещения производственных помещений, технологических участков и рабочих зон.

Широкая боковая ШБ. Предусматривает характерное боковое распределение света. Такое исполнение может рассматриваться для освещения вытянутых производственных пространств, технологических проходов и других участков, где требуется соответствующая форма светораспределения.

Концентрированная К30. Используется для направленного освещения отдельных рабочих поверхностей и технологических участков. Выбор зависит от размеров освещаемой зоны, расстояния до неё и монтажной высоты.

Глубокая Г90. Предназначена для направленного распределения светового потока и может применяться в системах освещения производственных помещений и рабочих зон с соответствующими требованиями к светораспределению.

К60. Оптическое исполнение с направленным распределением света. В исходной номенклатуре производителя оно обозначено как «глубокая К60». При подборе необходимо ориентироваться на фотометрические данные конкретной модификации.

Для светильников мощностью 25 и 40 Вт доступны все пять вариантов КСС. Для мощности 30 Вт в представленном перечне предусмотрены Д, Г90 и К60.

При освещении промышленных объектов распространению света могут препятствовать трубопроводы, технологическое оборудование, несущие конструкции и инженерные коммуникации.

На складах и производственных участках также учитываются высота размещения оборудования, ширина проходов и положение рабочих поверхностей.

Выбор КСС должен основываться на фактических условиях объекта и светотехническом расчёте.

Цветовая температура

Взрывозащищённые светодиодные светильники Diora Unit 2Ex (25–40 Вт) выпускаются с тремя значениями коррелированной цветовой температуры.

3000 К — тёплый белый свет. Может применяться в осветительных установках с соответствующими требованиями к характеристикам световой среды.

4000 К — нейтральный белый свет. Используется для освещения производственных помещений, технологических участков и рабочих зон.

5000 К — белый свет более холодного оттенка. Может применяться на промышленных объектах, где проектом предусмотрены соответствующие характеристики освещения.

Для каждой комбинации мощности и КСС предусмотрены все три цветовые температуры.

Выбор выполняется с учётом назначения объекта, особенностей зрительной работы персонала и проектных требований.

Модификации и артикулы Diora Unit 2Ex (25–40 Вт)

В товарную группу включены 78 модификаций, объединённых в таблице из 13 строк.

Каждая строка соответствует одной комбинации мощности и КСС. Для неё приведены три цветовые температуры и два способа крепления.

Порядок артикулов: 3000 / 4000 / 5000 К.

Для исполнения DU2Ex30D-3K-L в исходной номенклатуре имеется расхождение между названием модели (4500 лм) и полем светового потока (4000 лм). Перед утверждением спецификации значение необходимо уточнить.

В обозначениях артикулов суффикс -C соответствует консольному креплению, -L — креплению типа «лира».

Каждое исполнение имеет самостоятельный артикул. При заказе необходимо указывать полное обозначение выбранного светильника.

Способы крепления

Взрывозащищённые светильники Diora Unit 2Ex мощностью 25–40 Вт представлены с двумя вариантами крепления: консольным и поворотной лирой.

Консольное крепление. Предназначено для размещения светильника на совместимом опорном элементе или кронштейне. В технических каталогах Diora для соответствующей конструкции указан консольный кронштейн под присоединительный размер до 52 мм. Возможность использования конкретного основания необходимо проверять по документации производителя.

Поворотная лира. Позволяет выбирать направление светового потока относительно рабочей поверхности. Такое крепление может применяться при размещении светильника на совместимых металлических основаниях и конструкциях с учётом присоединительных размеров и допустимых нагрузок.

При установке во взрывоопасной зоне необходимо соблюдать требования к монтажу и электрическому подключению, предусмотренные документацией конкретного исполнения.
